Engrenagens cônicas
Dentes helicoidais para transmissão entre eixos a 90°.
Transmissão em ângulo reto

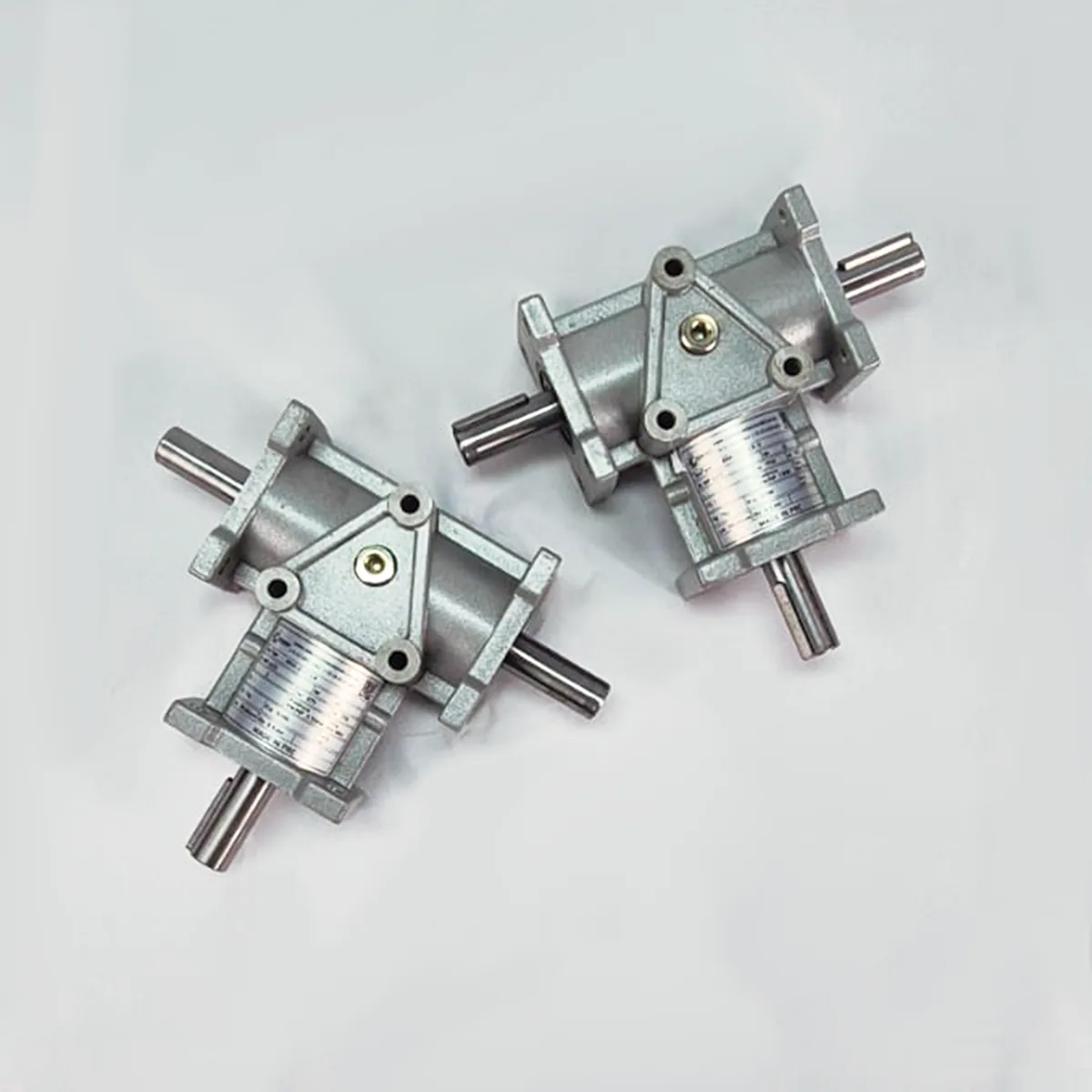

TARA — Redutor Cônico
A linha TARA altera a direção do movimento a 90° com engrenagens cônicas de dentes helicoidais temperados e retificados, carcaça em liga de alumínio e baixo nível de ruído.
90°
Transmissão em ângulo reto
1:1 ou 2:1
Relações disponíveis
4 tamanhos
TARA 0, 1, 2 e 4
Características técnicas
Precisão na mudança de direção
Transmissão angular compacta para sistemas industriais com diferentes arranjos de eixos.
Dentes temperados e retificados
Construção voltada à eficiência e à redução de ruído e aquecimento.
Carcaça de alumínio
Liga de alumínio compacta em todos os tamanhos.
Duas relações
Escolha entre relações de transmissão 1:1 e 2:1.
Quatro tamanhos
Modelos TARA 0, TARA 1, TARA 2 e TARA 4.
Eixos configuráveis
Versões LR, L e R para diferentes posições e sentidos de rotação.
Informações

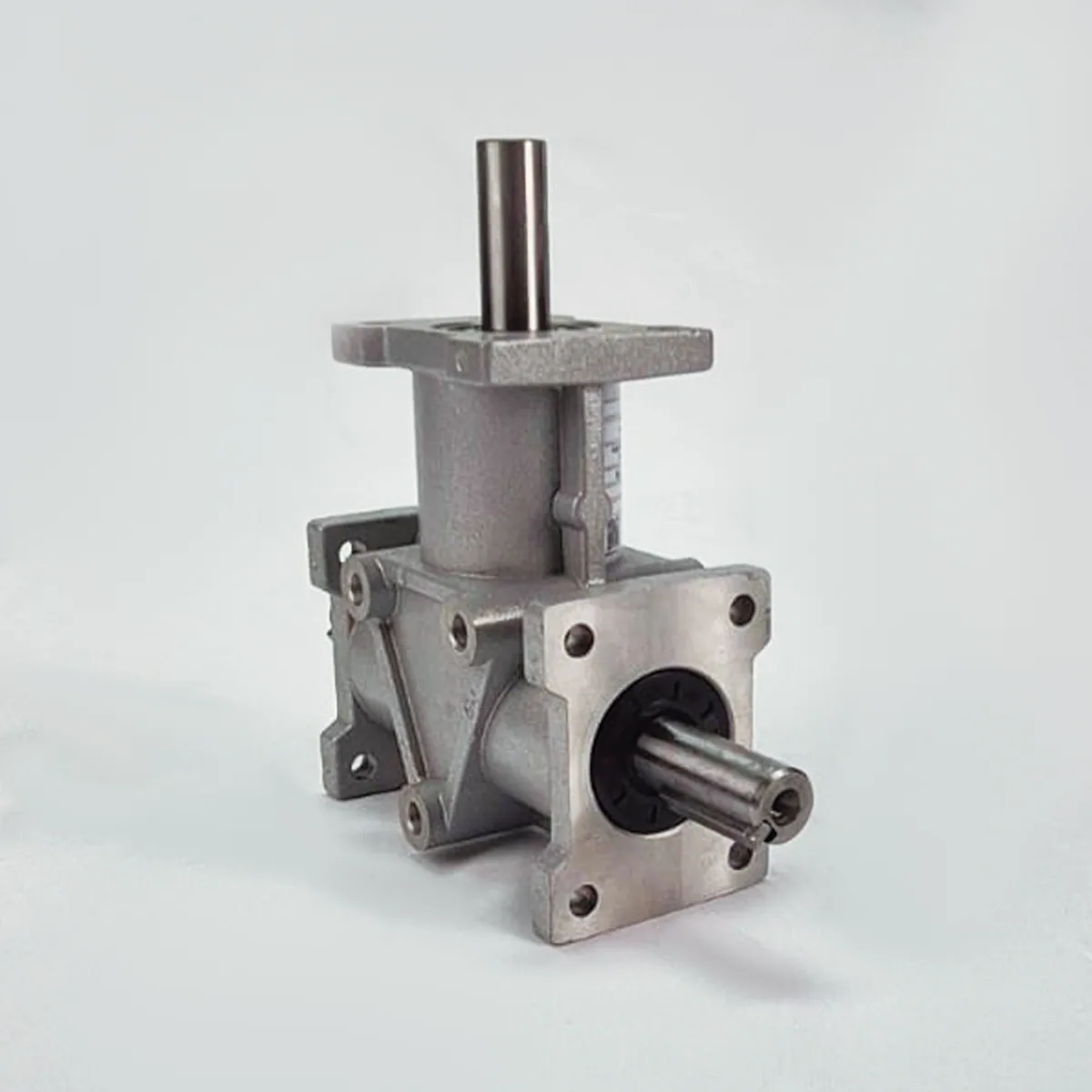

Transmissão angular compacta
A série TARA reúne quatro tamanhos com diferentes capacidades, dimensões e pesos aproximados de 0,6 kg a 5,3 kg. As tabelas apresentam entradas de 50 a 1.750 rpm.
O torque varia por tamanho, rotação e relação. Na configuração 2:1, o TARA 4 atinge até 46,8 N·m conforme condições indicadas no catálogo. A seleção considera rotação, relação, torque e potência da aplicação.
Configurações
Modelos e arranjos
- TARA 0, TARA 1, TARA 2 e TARA 4
- Relações 1:1 e 2:1
- Eixos LR, L e R
- Entrada de 50 a 1.750 rpm nas tabelas de capacidade
- Peso aproximado de 0,6 a 5,3 kg conforme tamanho
Aplicações
Onde aplicar
Máquinas e equipamentos industriais
Transmissões em ângulo reto
Esteiras e transportadores
Máquinas de embalagem
Automação industrial
Equipamentos com espaço limitado

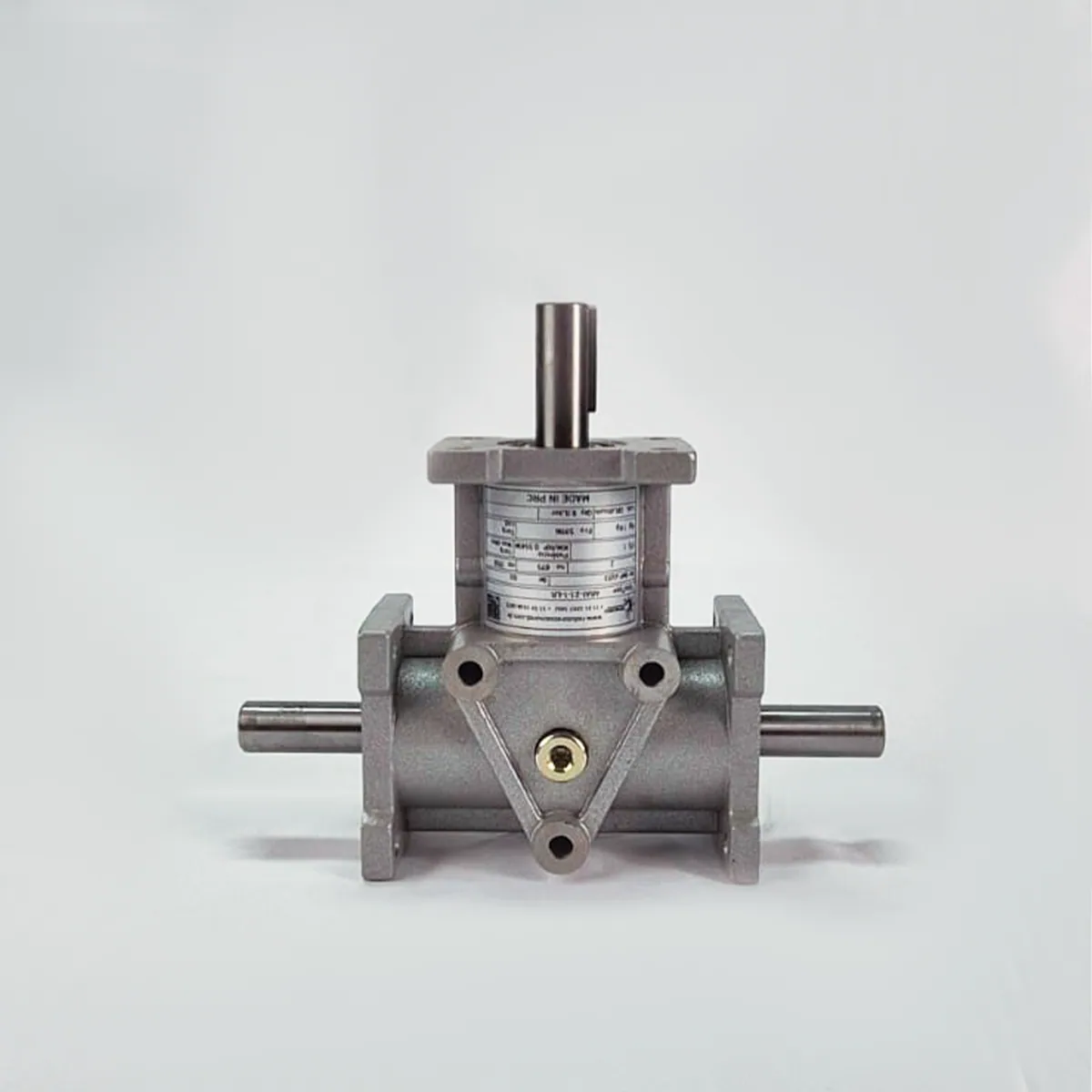

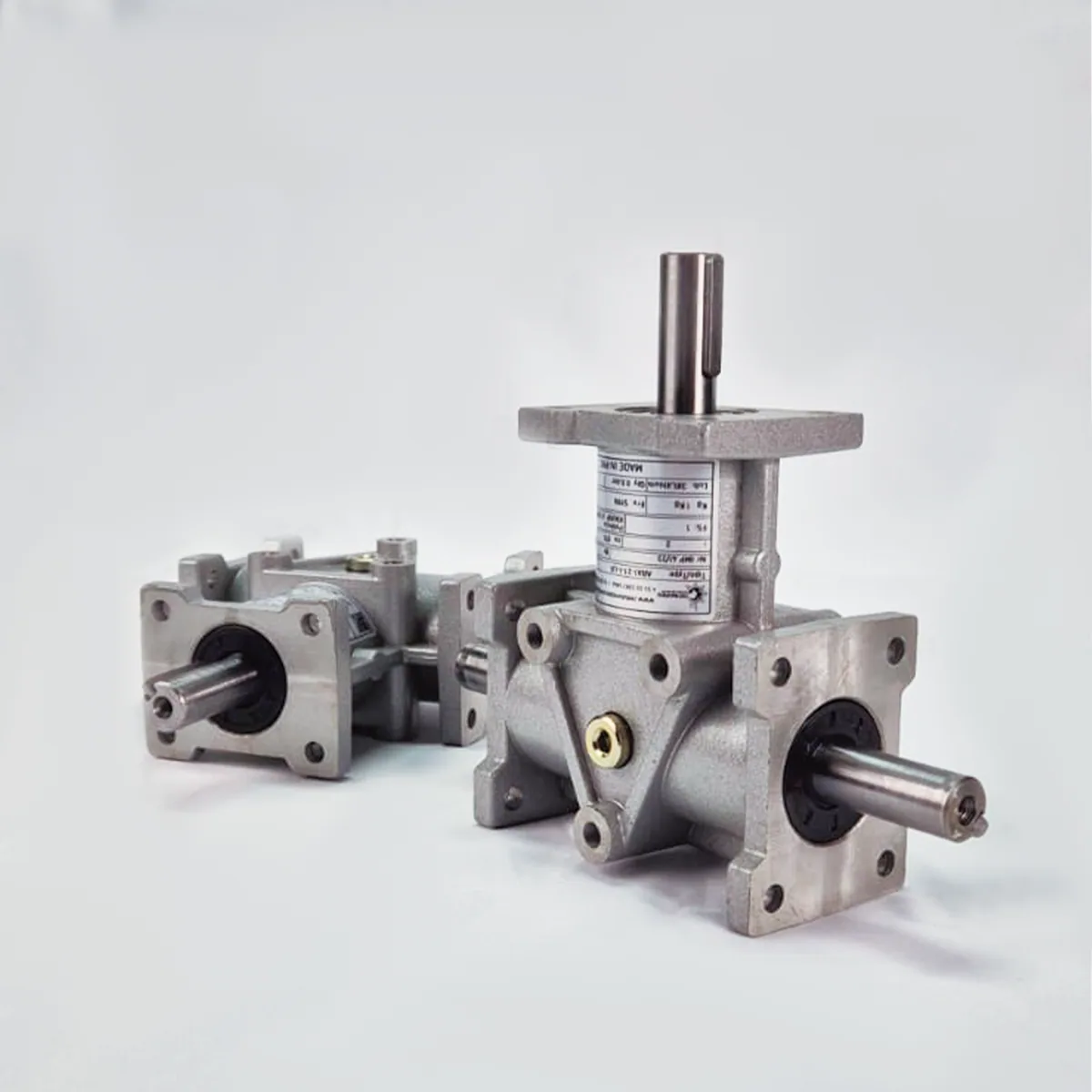

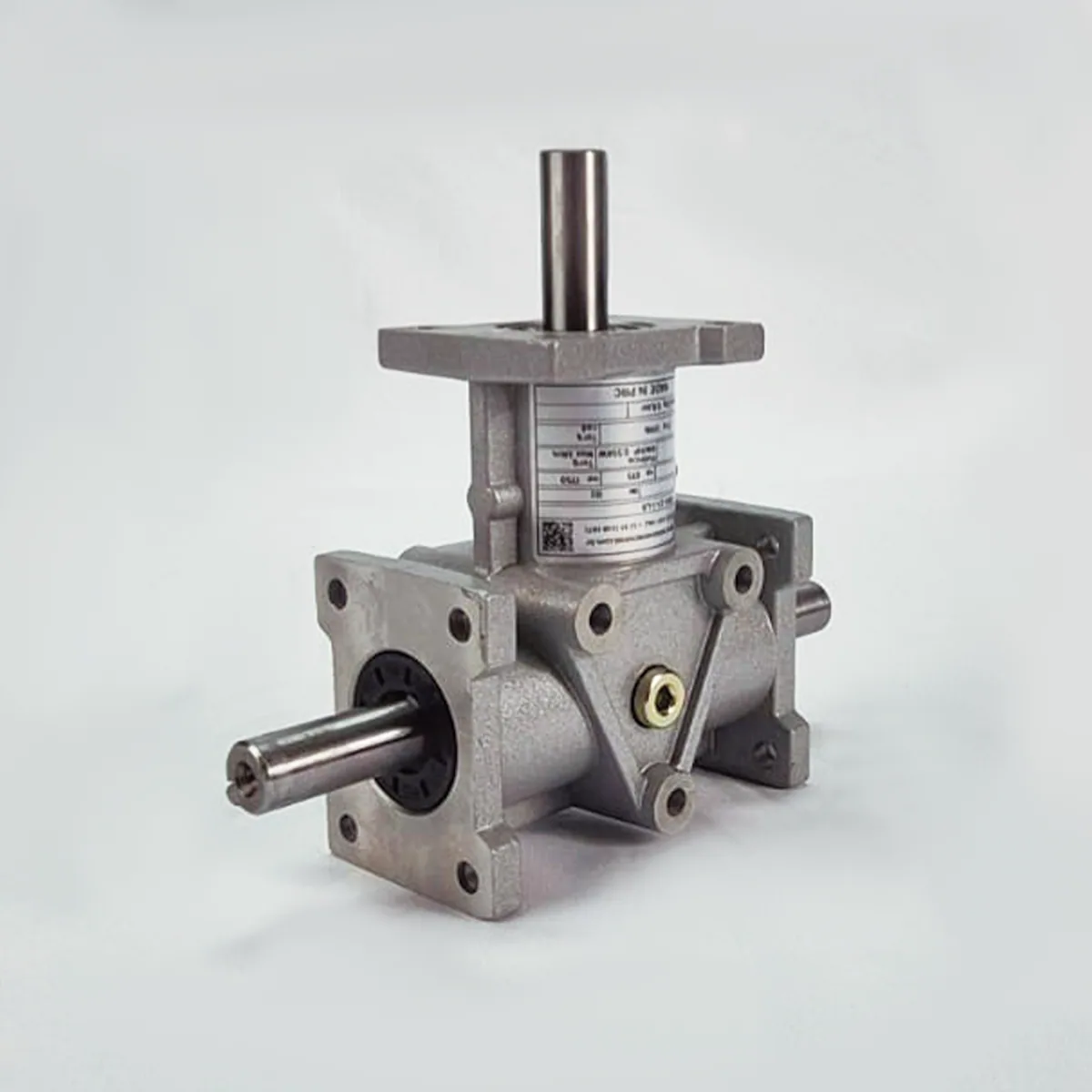

Galeria
O produto em detalhe
