Engrenagens helicoidais retificadas
Engrenagens em aço-liga SAE 5115, com dentes endurecidos e retificados para funcionamento suave, silencioso e eficiente.
Redutores de Linha Pesada

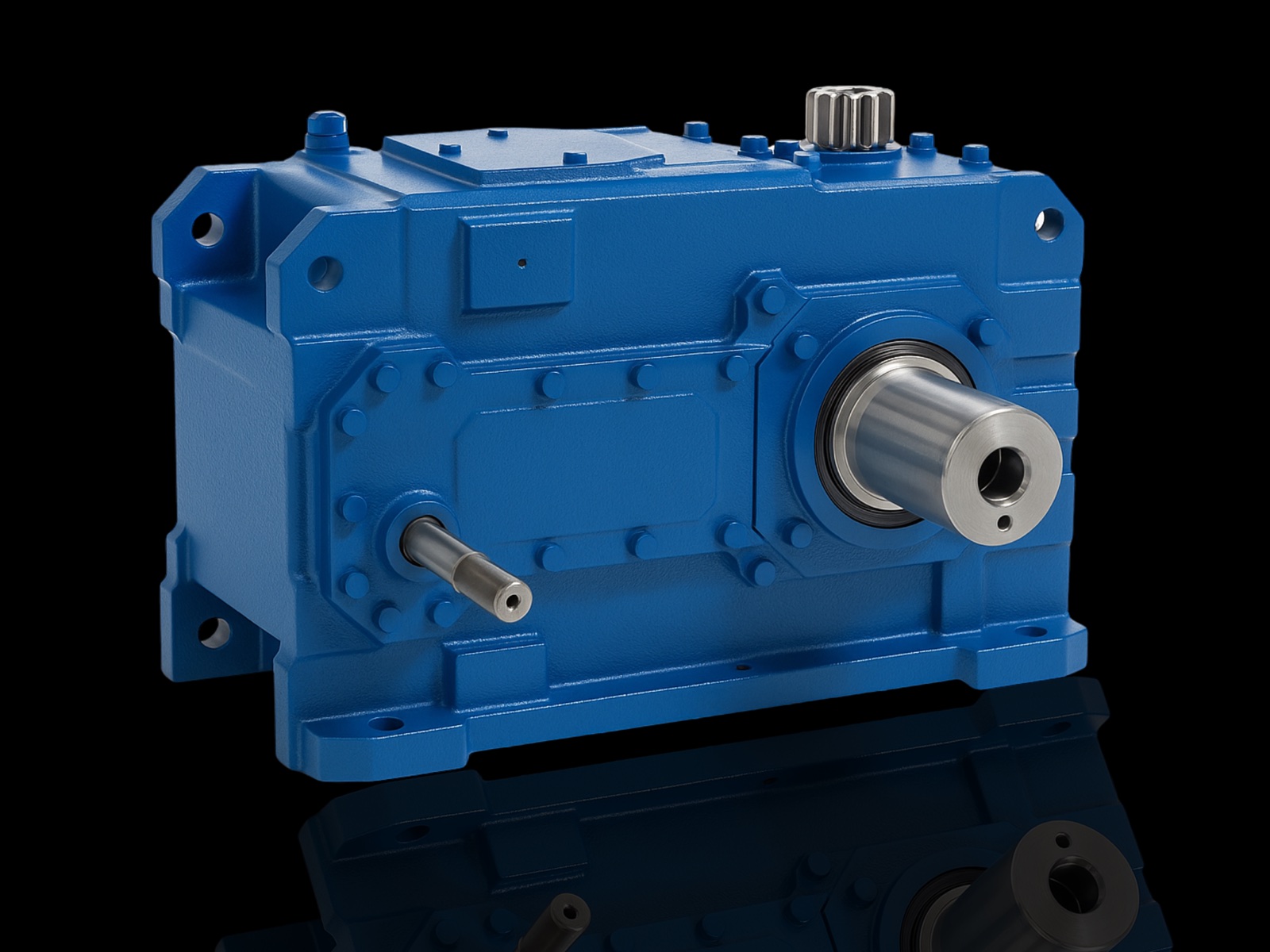

TMC — Redutor Industrial
Redutor de engrenagens cilíndricas helicoidais tratadas e retificadas, desenvolvido para alto torque, operação contínua e aplicações industriais severas.
Até 173 kNm
Torque nominal na configuração padrão
1,25:1–450:1
Faixa total de reduções disponíveis
1–4 estágios
Configurações padrão e sob consulta
Características técnicas
Engenharia robusta para regimes severos
Construção modular e componentes dimensionados para transmitir alto torque com estabilidade, eficiência e longa vida útil.
Eixos paralelos ou ortogonais
Configurações com saída paralela ou em ângulo reto, disponíveis com eixo sólido ou vazado para adaptar-se ao acionamento.
Carcaça monobloco
Carcaça rígida em ferro fundido nodular HT200, com tampa superior de inspeção para facilitar manutenção e verificação interna.
Alta capacidade de torque
Configurações padrão de dois a quatro estágios para torques nominais de 6,3 a 173 kNm.
Lubrificação dimensionada
Lubrificação por banho de óleo ISO VG 460 ou VG 680, com sistema externo por bomba quando a aplicação exigir.
Opções de refrigeração
Resfriamento natural ou soluções opcionais com ventilador, serpentina, radiador de óleo ou trocador de calor.
Construção
Confiabilidade em cada componente
A linha TMC combina engrenagens cilíndricas helicoidais, eixos em aço-liga conforme normas DIN e mancais selecionados de acordo com cargas radiais, axiais e rotação. Rolamentos autocompensadores, cilíndricos ou cônicos são aplicados conforme o regime de trabalho.
A arquitetura modular oferece flexibilidade de montagem e manutenção, enquanto a carcaça monobloco assegura alinhamento e rigidez. Para reduções curtas, versões de um estágio podem ser fornecidas sob consulta.
Dados gerais
Faixas de configuração TMC
Valores preservados conforme o material técnico fornecido. A seleção final depende do regime de carga e da aplicação.
| Configuração | Estágios | Redução | Torque nominal |
|---|---|---|---|
| Padrão | 2 a 4 | 6,3:1 a 450:1 | 6,3 a 173 kNm |
| Sob consulta | 1 | 1,25:1 a 5,6:1 | 2,3 a 50,6 kNm |
Aplicações
Onde o redutor TMC entrega desempenho
Siderurgia e mineração
Açúcar e etanol
Metalurgia, papel e celulose
Saneamento e tratamento de água
Agronegócio e transportadores de grãos
Guindastes, elevadores e sistemas de elevação
Plásticos, borracha e cimento

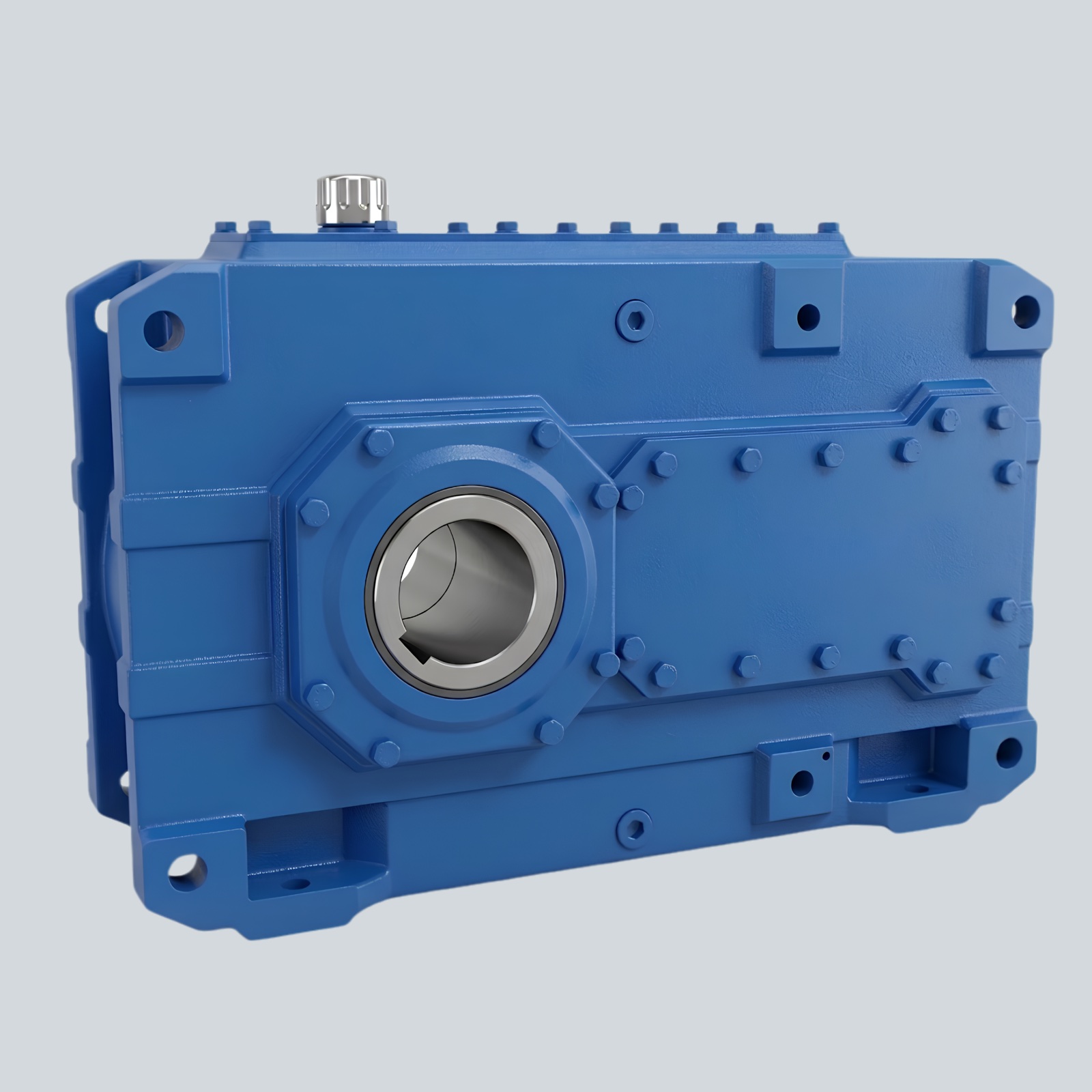

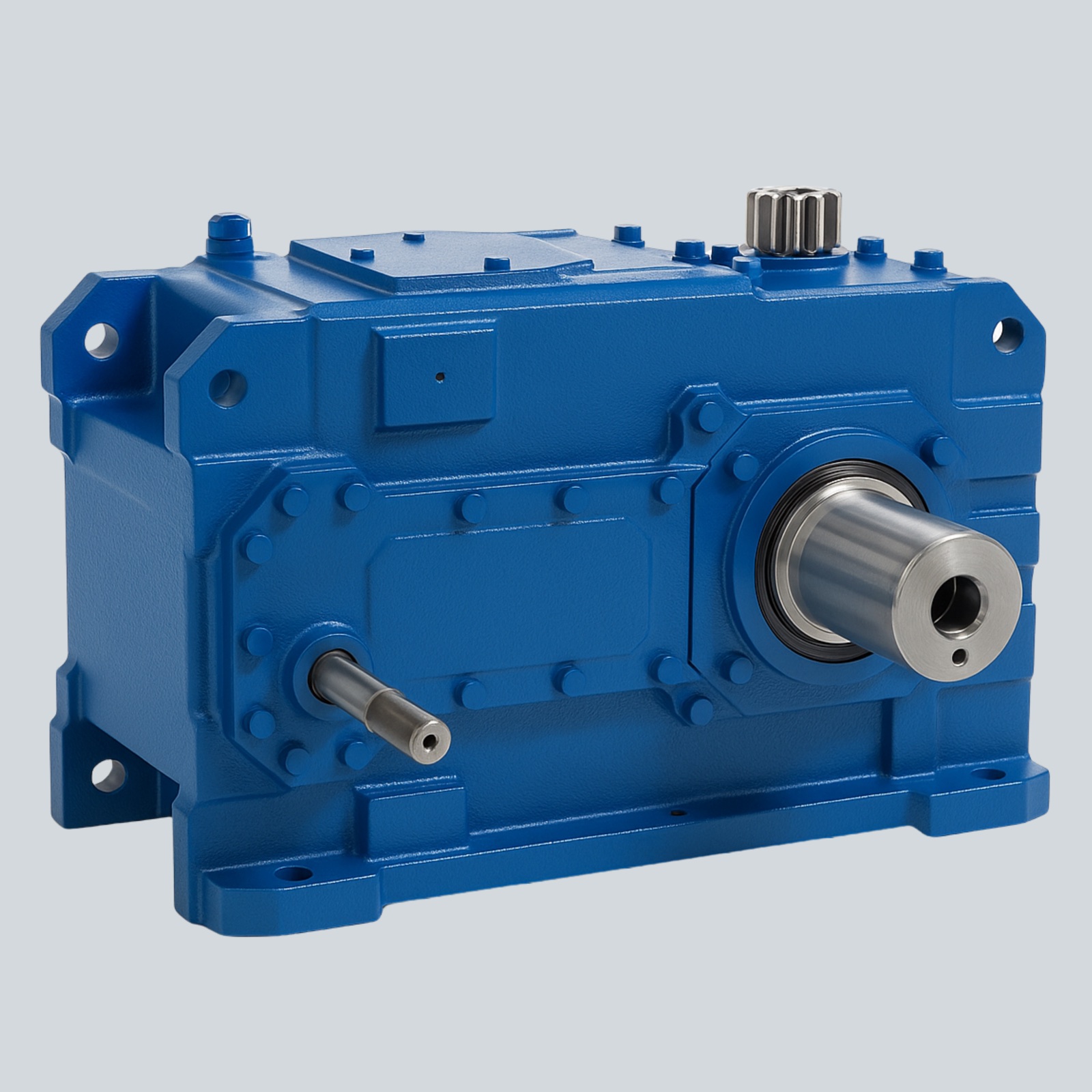

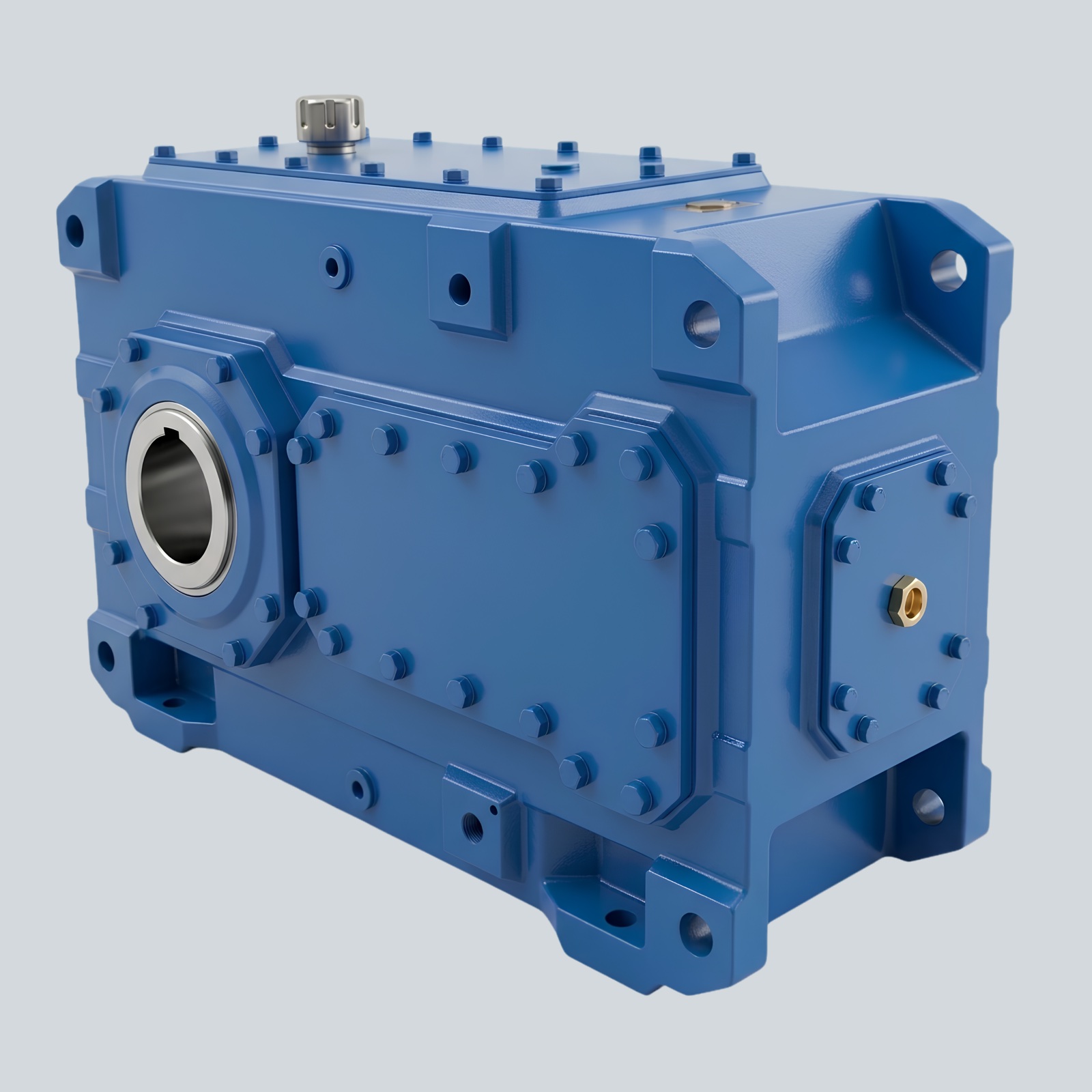

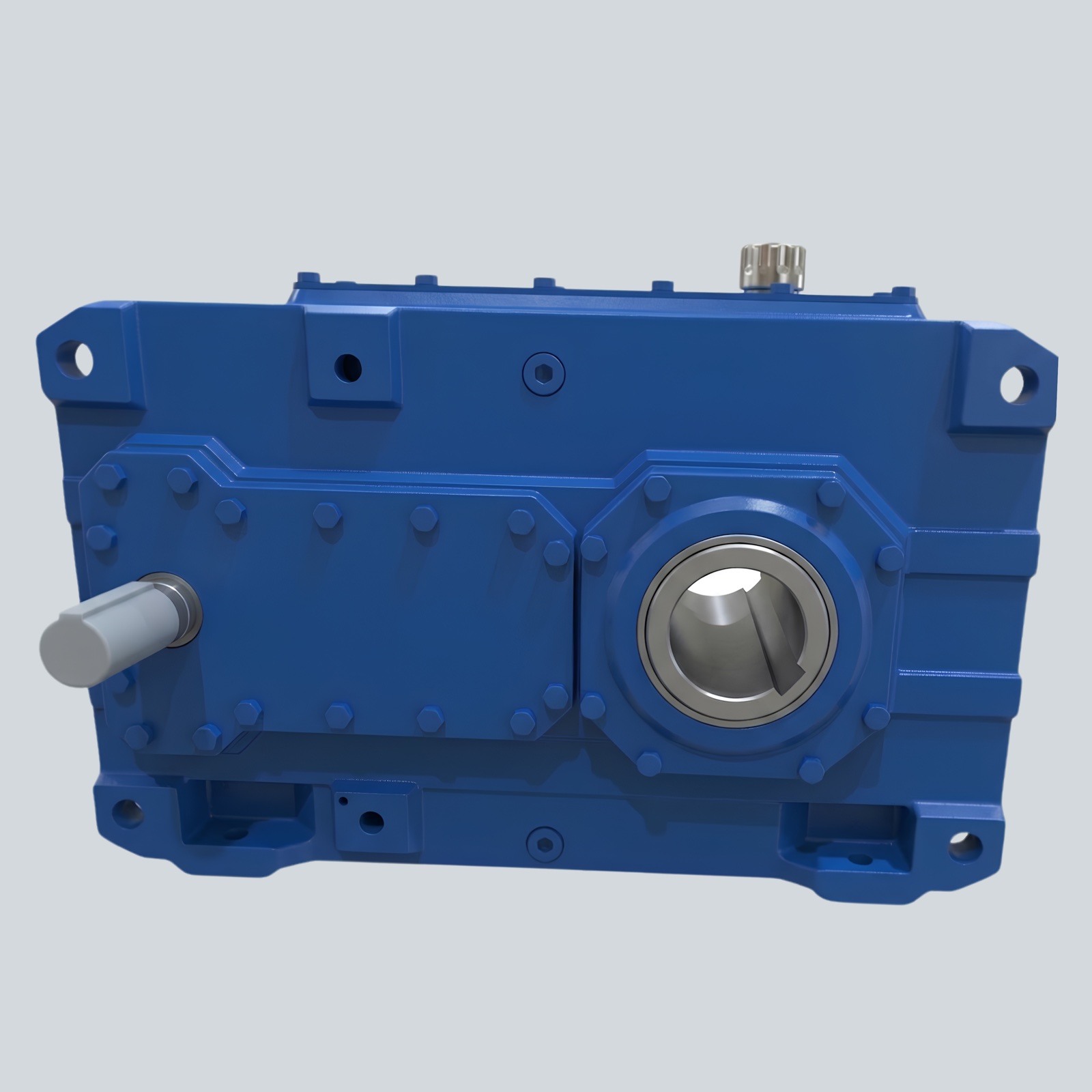

Galeria
Conheça o TMC em detalhes
Downloads
Documentação técnica
Consulte a documentação técnica disponível para esta linha. Os arquivos abrem em uma nova aba.
Ver todos os downloads Engenharia Tecnored
Precisa dimensionar um redutor para serviço pesado?
Nossa equipe avalia torque, rotação, posição de montagem e regime de trabalho para indicar a configuração TMC adequada.
